Ремонт оптического кабеля и особенности его проведения

Актуальные телекоммуникации основаны на оптико-волокнистой связи. Подобные вид кабельной сети используется при организации систем любого уровня (как локальные, так и межконтинентальные линии). Специалисты используют высокие технологии при организации линейных элементов соединения, но полностью устранить риск нанесения повреждений на кабель в рамках процесса эксплуатации не удается. Иногда аварии возникают даже на конструкциях с высоким уровнем механической прочности и с круглой проволочной броней.

Если наблюдаются повреждения, операторы эксплуатируют следующие способы восстановления линии коммуникации:

1. Переход на резервное направление – обеспечение максимально оперативного восстановления работоспособности системы.
2. Реконструкция оптико-волокнистого кабеля – комплекс подвергается комплексному восстановлению с целью возобновления стабильного функционирования сети.

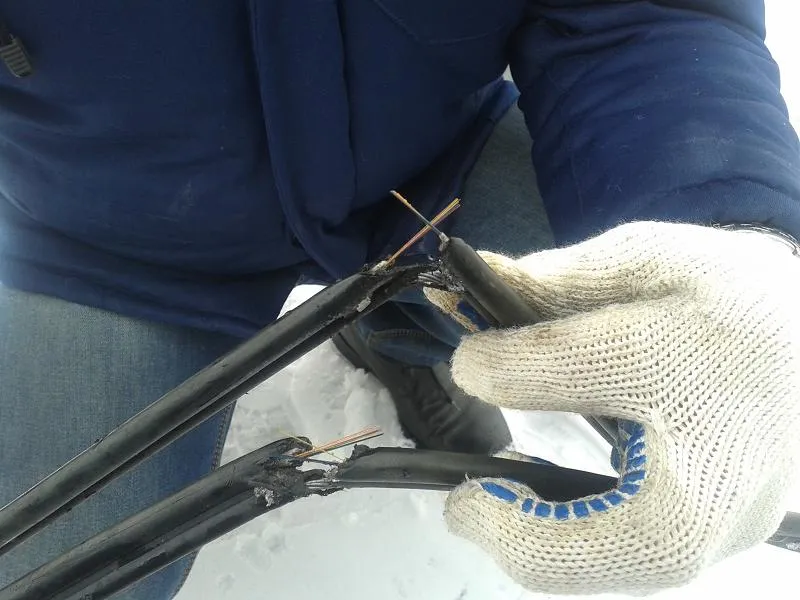

Причины возникновения дефектов на оптико-волокнистом кабеле

Дефекты в системе оптической кабельной сети появляются вследствие развития таких ситуаций:

1. Непосредственное механическое воздействие (в основном, всевозможная строительная техника).
2. Перемещение поддерживающего зажима в точке ввода.
3. В случае прямого попадания молнии (подобные риски существенно возрастают в случае, когда кабель оснащен металлической броней, а также при прокладке коммуникаций на территории скального грунта или в условиях вечной мерзлоты).

Первая ситуация связана с высоким уровнем усилия и резким оказанием воздействия. Поэтому может произойти обрыв провода. В остальных ситуациях может наблюдаться частичное нарушение целостности системы. Поэтому довольно долго происходит обеспечение качественных коммуникаций.

Нюансы в сфере выполнения ремонта оптико-волокнистого кабеля

Реконструкция оптической кабельной сети, в первую очередь, начинается с выполнения проверки целостности, а также локализации зоны повреждения. На этом этапе специалисты используют оптическую рефлектометрию. Устройство отображает кривую обратного рассеивания, позволяющую корректно установить расстояние до места возникновения дефекта, а также характер возникшего повреждения.

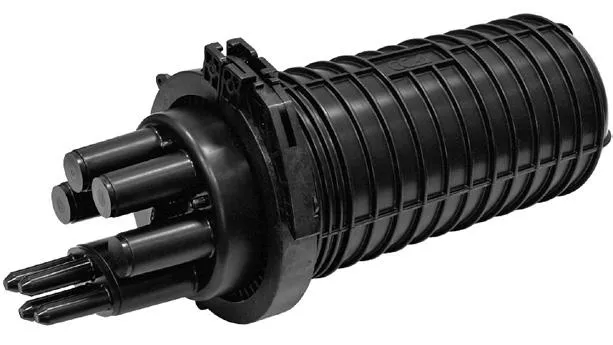

При формировании оптико-волокнистой линии запрещено укладывать кабель с запасом длины (исключением является технологический запас, позволяющий соединять проводку). Следовательно, реконструкция кабеля практически всегда сопряжена с монтажом вставки. Место соединения кусков кабеля надежно защищается при помощи муфты. Указанное приспособление открывает возможности в сфере размещения сростков волокон, при этом обеспечивается возобновление защитной функции оболочки. В случае соблюдения технологических нюансов появляется гарантия устойчивость к растяжению до 75% от значений, что указаны в спецификации кабеля.

Контроль качества выполнения ремонтных операций

Восстановление оптической кабельной системы на финишном этапе предусматривает реализацию тестирования. Указанное мероприятие выполняется за счет замеров рефлектометром с двух сторон восстановленной линии. Целью выполнения задачи является установление качества выполнения реконструкции, а именно установка соблюдения норм затухания рабочей длины волн (1310 и 1550 нм) в сростках. Дополнительно при помощи оптического тестера специалисты диагностируют затухание между разъемами аппаратных компонентов системы. Итоги выполненных замеров заносятся в соответствующий протокол, который направляется в архив эксплуатационных актов линии.
